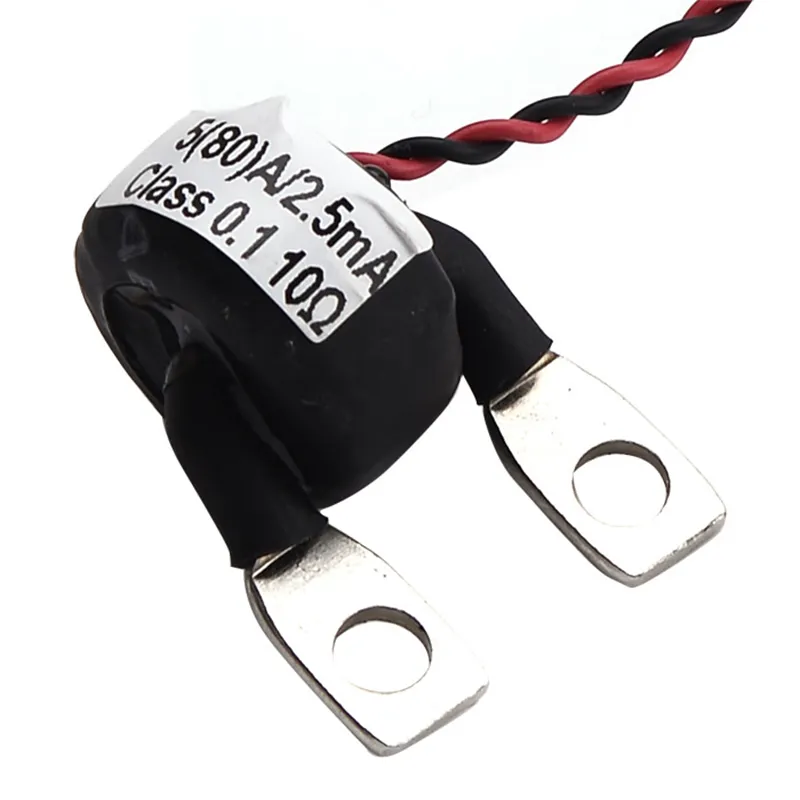

Серия CT10 трансформатор тока для электросчетчика
Особенность 1.Сердечник из пермаллоя, 2.Высокая точность, хорошая линейность; 3.Эпоксидная заливка, безопасная и надежная 4.Огнестойкий (UL94- V0), 5.Защита окружающей среды (EU RoHS). 6.Небольшой размер и легкий вес 7.Легко собирается и сваривается 8.Руководство:Национальный стандарт GB 1...
Описание
маркер
Особенность
1.Сердечник из пермаллоя,
2.Высокая точность, хорошая линейность;
3.Эпоксидная заливка, безопасная и надежная
4.Огнестойкий (UL94- V0),
5.Защита окружающей среды (EU RoHS).
6.Небольшой размер и легкий вес
7.Легко собирается и сваривается
8.Руководство:Национальный стандарт GB 1208-2006;
9.Промышленный стандарт jbt 10665-2006.
Температура использования: от -25 °C до +85 °C
Относительная влажность: ≤95%
Область применения
Подходит для преобразования больших токов в малые,
Используется для прецизионных измерений или в качестве средства защиты электрооборудования.
Меры предосторожности
Если нагрузка, подключенная к вторичной обмотке трансформатора, превышает номинальную нагрузку,
это может привести к снижению точности или насыщению.Если вам необходимо увеличить грузоподъемность, мы можем предоставить индивидуальные решения.
Технические параметры
| Нет | Проект | Выполнение | |||||
| 1 | Модель | VG10CT01 | VG25CT01 | VG20CT01 | VG20CT01 | VG20DCT01 | VG30DCT01 |
| 2 | Номинальный входной ток | 10A | 25A | 20A | 30A | 20A | 30A |
| 3 | Номинальный выходной ток | 4mA | 10mA | 10mA | 15mA | 20mA | 30mA |
| 4 | Допустимая многократная перегрузка | 2 раза | 1,2 раза | ||||
| 5 | Коэффициент | 2500:1 | 2000:1 | 1000:1 | |||
| 6 | Разница в соотношениях | ≤0.1% | ≤0.2% | ||||
| 7 | Разница фаз | ≤5´ | ≤10´ | ||||
| 8 | Уровень точности | 0.1 | 0.2 | ||||
| 9 | Линейный диапазон | 0~200% | 0~120% | ||||
| 10 | Линейность | ≤0.1% | |||||
| 11 | Сопротивление нагрузке | 50Ω | 20Ω | ||||
| 12 | Испытательное напряжение изоляции | 3 кВ/2 мА/1 мин | |||||
| 13 | Диапазон частот | 20~20 кГц (тестовая частота: 50 Гц) | |||||
| 14 | Рабочая температура | -25~85℃ | |||||
| 15 | Температура хранения | -40~90℃ | |||||
| 16 | Относительная влажность | ≤95% | |||||
